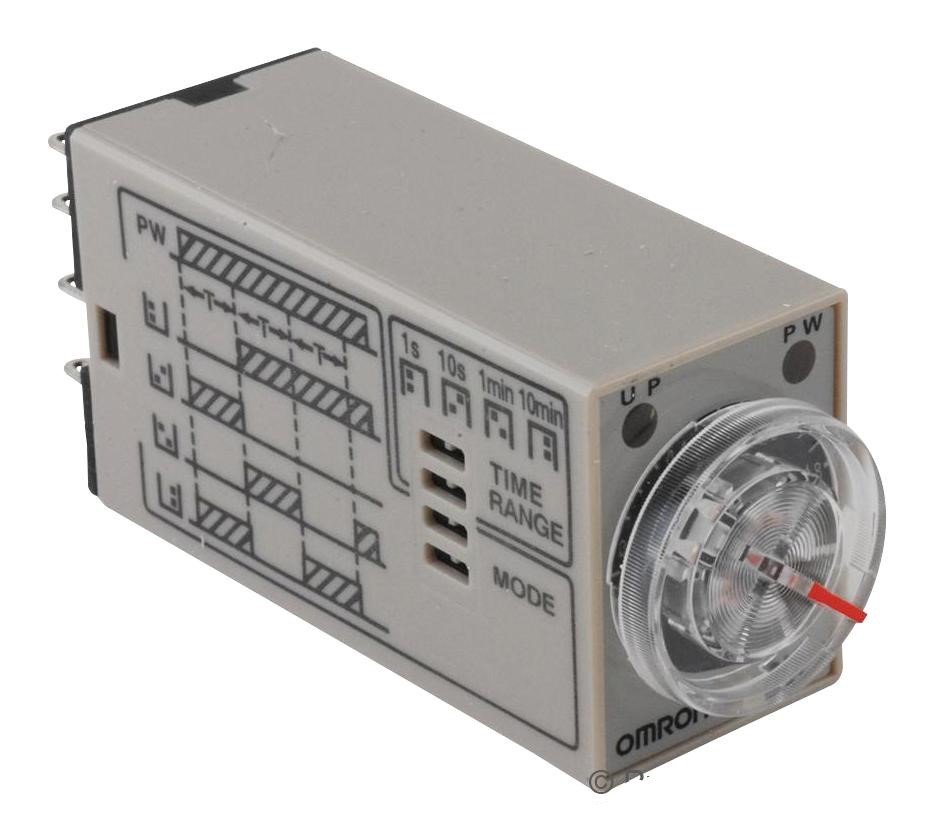

H3YN-2 DC24
%40
1.465,72 TL
2.442,87 TL
Kategori
Marka
Stok Kodu
H3YN-2 DC24
Stok Adedi
0
Fiyat
56,25 EUR + KDV
* 190,56 TL den başlayan taksitlerle!
| Nominal güç kaynağı voltajı | 24 VDC Güç kaynağında tek fazlı tam dalga doğrultucu bulunuyorsa. |
|---|---|
| İzin verilen voltaj değişken aralığı | Güç kaynağı voltajının% 85 ila 110'u |
| Güç tüketimi | Röle AÇIK: Yaklaşık. 1,1 W (24 VDC'de) / Röle KAPALI: Yaklaşık. 0,1 W (24 VDC'de) |
| Sıfırlama gerilimi | % 10 maks. nominal besleme gerilimi |
| Zaman aralıklarının sayısı | 4 |
| Zaman aralığı (n) | 0.1 ila 1 s 1 ila 10 s 0.1 ila 1 dak 1 ila 10 dak |
| Operasyon modu | AÇIK gecikmesi, Aralık, Titreme KAPALI başlangıç, Titreme AÇIK başlangıç |
| Kontrol çıkışı (tip) | Zaman sınırı: DPDT |
| Kontrol çıkışı (Kontakt çıkışı) | 250 VAC'de 5 A (dirençli yük (cosφ = 1)) Minimum uygulanabilir yük: 5 VDC'de 1 mA (arıza seviyesi: P) |
| ortam sıcaklık aralığı | Çalıştırma: -10 ila 50 ℃ (buzlanma yapmayan) Depolama: -25 ila 65 ℃ (buzlanma yapmayan) |
| Ortam nem aralığı | Çalışma:% 35 ila 85 |
| Çalışma süresi doğruluğu | ±% 1 FS maks. (1 sn aralığında ±% 1 ± 10 ms) |
| Ayar hatası | ±% 10 FS ± 50 ms maks. |
| Zamanı sıfırla | 0,1 sn maks. (yarım sıfırlama dahil) |
| Voltaj etkisi | ±% 2 FS maks. |
| Sıcaklığın etkisi | ±% 2 FS maks. |
| Yalıtım direnci | 100 MΩ min. (500 VDC'de) |
| Dielektrik gücü | Akım taşıyan terminaller ile açıkta kalan akımsız taşıyıcı metal parçalar arasında: 2000 VAC 50/60 Hz 1 dak (Terminal vidası bölümleri hariç değildir) Çalışma güç devresi ve kontrol çıkışı arasında: 2.000 VAC 50/60 Hz 1 dak Farklı kutuplardaki kontaklar arasında : 2.000 VAC 50/60 Hz 1 dak Sürekli olmayan kontaklar arasında: 1.000 VAC 50/60 Hz 1 dak |
| Darbe dayanım gerilimi | Güç terminalleri arasında: 1 kV Akım taşıyan terminaller ile açıkta kalan akım taşıyan metal parçalar arasında: 1.5 kV |
| Gürültü bağışıklık | Gürültü simülatörü ile ± 1,5 kV kare dalga gürültü (darbe genişliği: 100 ns / 1 µs, 1-ns artış) |
| Statik bağışıklık | Arıza: 4 kV, İmha: 8 kV |
| Titreşim direnci | İmha: 10 ila 55 Hz, her biri 3 saatte 1 saat boyunca her biri 0,75 mm tek genlik. Arıza: 10 ila 55 Hz, her biri 3 yönde 0,5 mm tek genlik, 10 dakika boyunca |
| Şok direnci | İmha: 1.000 m / s ** 2, 6 yönde her biri 3 defa Arıza: 100 m / s ** 2, 6 yönde her biri 3 defa |
| Yaşam beklentisi (röle çıkışı) | Elektrik: 500.000 işlem min. (250 VAC'de 5 A, 1.800 işlem / saatte dirençli yük, Oda sıcaklığı) Mekanik: 10 milyon işlem min. (1.800 işlem / saatte yüksüz) |
| Koruma derecesi | IP40 |
| Bağlantı yöntemi | 8-pin yuvarlak soket |
| Kasa rengi | Bej |
| Ağırlık | Yaklaşık. 50 gram |
| Nominal güç kaynağı voltajı | 24 VDC Güç kaynağında tek fazlı tam dalga doğrultucu bulunuyorsa. |
|---|---|
| İzin verilen voltaj değişken aralığı | Güç kaynağı voltajının% 85 ila 110'u |
| Güç tüketimi | Röle AÇIK: Yaklaşık. 1,1 W (24 VDC'de) / Röle KAPALI: Yaklaşık. 0,1 W (24 VDC'de) |
| Sıfırlama gerilimi | % 10 maks. nominal besleme gerilimi |
| Zaman aralıklarının sayısı | 4 |
| Zaman aralığı (n) | 0.1 ila 1 s 1 ila 10 s 0.1 ila 1 dak 1 ila 10 dak |
| Operasyon modu | AÇIK gecikmesi, Aralık, Titreme KAPALI başlangıç, Titreme AÇIK başlangıç |
| Kontrol çıkışı (tip) | Zaman sınırı: DPDT |
| Kontrol çıkışı (Kontakt çıkışı) | 250 VAC'de 5 A (dirençli yük (cosφ = 1)) Minimum uygulanabilir yük: 5 VDC'de 1 mA (arıza seviyesi: P) |
| ortam sıcaklık aralığı | Çalıştırma: -10 ila 50 ℃ (buzlanma yapmayan) Depolama: -25 ila 65 ℃ (buzlanma yapmayan) |
| Ortam nem aralığı | Çalışma:% 35 ila 85 |
| Çalışma süresi doğruluğu | ±% 1 FS maks. (1 sn aralığında ±% 1 ± 10 ms) |
| Ayar hatası | ±% 10 FS ± 50 ms maks. |
| Zamanı sıfırla | 0,1 sn maks. (yarım sıfırlama dahil) |
| Voltaj etkisi | ±% 2 FS maks. |
| Sıcaklığın etkisi | ±% 2 FS maks. |
| Yalıtım direnci | 100 MΩ min. (500 VDC'de) |
| Dielektrik gücü | Akım taşıyan terminaller ile açıkta kalan akımsız taşıyıcı metal parçalar arasında: 2000 VAC 50/60 Hz 1 dak (Terminal vidası bölümleri hariç değildir) Çalışma güç devresi ve kontrol çıkışı arasında: 2.000 VAC 50/60 Hz 1 dak Farklı kutuplardaki kontaklar arasında : 2.000 VAC 50/60 Hz 1 dak Sürekli olmayan kontaklar arasında: 1.000 VAC 50/60 Hz 1 dak |
| Darbe dayanım gerilimi | Güç terminalleri arasında: 1 kV Akım taşıyan terminaller ile açıkta kalan akım taşıyan metal parçalar arasında: 1.5 kV |
| Gürültü bağışıklık | Gürültü simülatörü ile ± 1,5 kV kare dalga gürültü (darbe genişliği: 100 ns / 1 µs, 1-ns artış) |
| Statik bağışıklık | Arıza: 4 kV, İmha: 8 kV |
| Titreşim direnci | İmha: 10 ila 55 Hz, her biri 3 saatte 1 saat boyunca her biri 0,75 mm tek genlik. Arıza: 10 ila 55 Hz, her biri 3 yönde 0,5 mm tek genlik, 10 dakika boyunca |
| Şok direnci | İmha: 1.000 m / s ** 2, 6 yönde her biri 3 defa Arıza: 100 m / s ** 2, 6 yönde her biri 3 defa |
| Yaşam beklentisi (röle çıkışı) | Elektrik: 500.000 işlem min. (250 VAC'de 5 A, 1.800 işlem / saatte dirençli yük, Oda sıcaklığı) Mekanik: 10 milyon işlem min. (1.800 işlem / saatte yüksüz) |
| Koruma derecesi | IP40 |
| Bağlantı yöntemi | 8-pin yuvarlak soket |
| Kasa rengi | Bej |
| Ağırlık | Yaklaşık. 50 gram |
